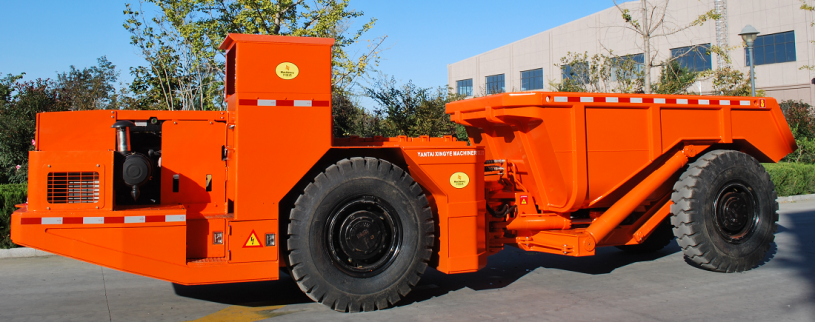

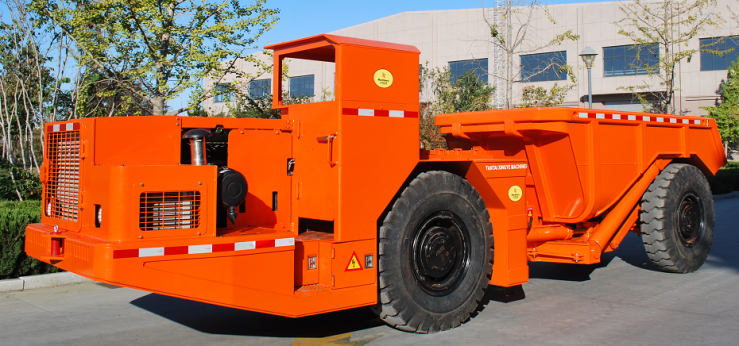

Шахтный самосвал Yantai Xingye XYUK-15

Каталог продукции Шахтное оборудование Самосвал шахтный Шахтный самосвал Yantai Xingye XYUK-15

Марка: Yantai Xingye

Краткие характеристики:

Номинальная грузоподъемность15000 кг

Тяговое усилие200 кН

Номинальная емкость кузова7.5м³

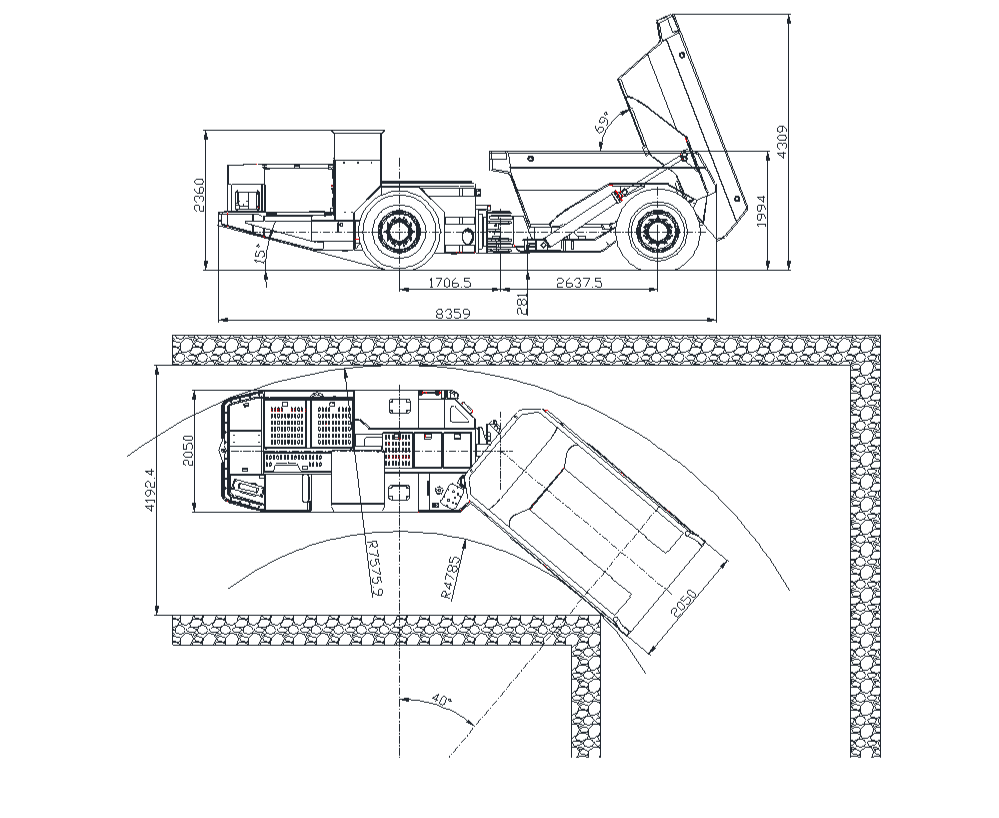

Габариты8359×2050x2360 мм

Характеристики

Основные характеристики

Грузоподъемность, кг15000

Тяговое усилие, кН200

Номинальная емкость кузова, м³7.5

Габариты, мм8359×2050x2360

Скорость движения передним и задним ходом

1-я передача, км/ч5.2

2-я передача, км/ч10.3

3-я передача, км/ч17.1

4-я передача, км/ч28.2

Угол разгрузки и загрузки ковша

Угол выгрузки кузова, °69

Преодолеваемый подъём, °15

Эксплуатационная масса

Общая эксплуатационная масса, кг15820

Передняя ось, кг10500

Задняя ось, кг5320

Масса с нагрузкой

Масса с полной нагрузкой, кг30820

Передняя ось, кг14200

Задняя ось, кг16620

Условия эксплуатации и ограничения

Температура окружающей среды, °C-15～+45

Стандартная рабочая высотаС двигателем DEUTZ TCD2013L06 нет потери мощности ниже 1000 метров над уровнем моря

Двигатель

МаркаDEUTZ

МодельTCD2013L06

ТипДизельный двигатель

Мощность160 кВ при 2300 об/мин

Крутящий момент880 Нм при 1500 об/мин

Количество цилиндров6-цилиндровый двигатель

Рабочий объем двигателя, л7.1

Система охлажденияВодяное охлаждение

Система сгорания топливаВстроенный ручной насос, дистанционно расположенный топливный фильтр

Впускная системаДвухступенчатая фильтрация турбокомпрессора сухого типа

Система управленияСистема впрыска топлива с электронным управлением

Пусковая системаПусковой двигатель 24 В

Экологический классЕвро III

Выхлопная системаDOC+POC+ Silencer

Средний расход топлива при нагрузке 50%, л/ч15.0

Емкость топливного бака, л220

Коробка передач

Dana 32000 Гидравлическое переключение передач вперед на 4 передачи и назад на 4 передачи

Оси

Передняя ось SAHR Неподвижная осьKESSLER D81 Standard differential

Фиксированная ось заднего моста SAHRKESSLER D81 Standard differential

Гидравлика

Радиатор гидравлического масла Радиатор трансмиссионного маслаВозможность работы при температуре окружающей среды до 45°C

ФитингиJIC

ШлангиGB3683

Емкость бака для гидравлического масла, л215

Гидравлика рулевого управления

Полностью гидравлическое рулевое управление с центральным шарниром, гидроусилитель руля с двумя цилиндрами двойного действия.Рулевое управление осуществляется с помощью джойстика

Главный клапан рулевого управленияТип разомкнутой цепи

Гидравлические цилиндры рулевого управления, шт2

Насос рулевого управленияШестеренчатый насос

Гидравлика ковша

Когда рулевое управление не используется, поток масла из гидравлического насоса рулевого управления направляется в гидравлическую систему ковша.Управляемый джойстиком

Подъемный цилиндр, шт2

Главный клапанТип разомкнутой цепи

Рабочий насосКоличественный насос шестеренчатого типа

Электрическая система

Генератор28 В,110A

Аккумуляторы2×12 В, 100 А/ч

Стартер, В/кВ24/4.0

Фары дальнего и рабочего света2 шт на передней раме 2 шт на задней раме

СигналыСигнализация о низком давлении масла / Сигнал при вращении

Двойной рупорСтандартн

Включенные функции безопасности

Переносной огнетушитель2кг 1шт

Изоляция выхлопной трубы хлопчатобумажной защитойСтандарт

Главный выключатель питания может быть заблокированСтандарт

Кнопка аварийного торможения1 шт в салоне

Крышка коробки ручного сброса давления в водяном баке двигателяСтандарт

Запорное устройство передней и задней рамСтандарт
