Погружные скважинные насосы для промышленных объектов: инженерный подбор, материаловедение и оптимизация жизненного цикла

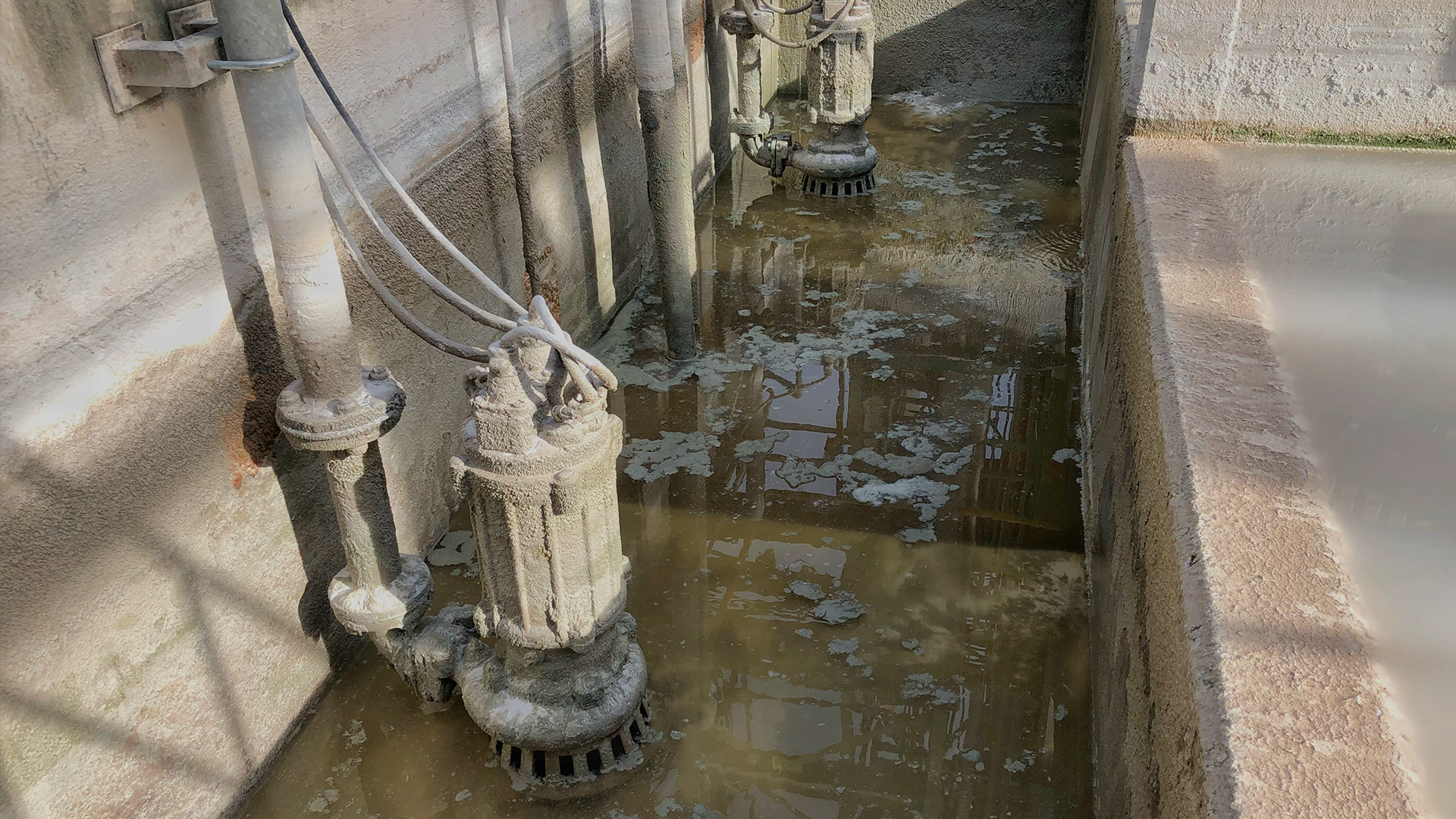

1. Область применения и промышленный контекст

Данное руководство предназначено для инженеров-проектировщиков, специалистов по закупкам и эксплуатационного персонала, работающих с промышленным водоснабжением, шахтным водоотливом, оросительными системами, контурами охлаждения ТЭС и береговыми насосными станциями.

В отличие от бытовых установок, промышленные погружные насосы работают непрерывно (24/7), часто в условиях нестабильного напряжения, агрессивной химии воды и высокой абразивной нагрузки. Главный критерий — не цена покупки, а наработка на отказ (MTBF) и минимальная стоимость жизненного цикла (LCC) .

2. Классификация и гидравлическая схема

Промышленные погружные насосы — это многоступенчатые центробежные агрегаты с вертикально расположенными рабочими колесами и направляющими аппаратами. Количество ступеней (от 3 до 50+) определяет напор. Ключевые параметры:

• Коэффициент быстроходности (nₛ): Определяет геометрию колеса (радиальное, диагональное, осевое). Для скважин применяются радиальные или низкобыстроходные диагональные колеса.
• Осевая сила (гидравлический подпор): В многоступенчатых насосах суммарная осевая нагрузка достигает нескольких тонн. Компенсируется:
  • Разгрузочными дисками / барабанами (активная разгрузка)
  • Упорными подшипниками качения тяжелой серии (масляная или водяная смазка)
• Двигатель: Фланцевое соединение с гидравлической частью. Для промприменения — только двигатели в исполнении NEMA или IEC с изоляцией класса F/H и степенью защиты IP68.

3. Выбор материалов (критично для агрессивных сред)

Материал корпуса и проточной части определяет ресурс насоса. Рекомендации:

Другие элементы:

• Эластомеры: NBR (для воды без нефтепродуктов) или EPDM (для озонированной/УФ-обработанной воды); FKM/Viton для высоких температур (>70°C) или химически активной воды.
• Крепеж: A4-80 (кислотостойкая сталь), НЕ A2 во избежание щелевой коррозии в хлоридных средах.

4. Инженерная методика подбора насоса

Шаг 1 – Определение кривой откачки скважины
Используйте данные откачки с понижениями уровня. Насос должен работать ниже максимального устойчивого дебита скважины. Превышение вызовет резкое понижение уровня, кавитацию и перегрев двигателя из-за недостаточного заглубления.

Шаг 2 – Расчет полного динамического напора (TDH)
TDH = (Статический уровень + Понижение + Геодезическая высота подачи) + Потери на трение (трубы + фитинги) + Свободный напор на изливе.

Важно: Для промышленных систем с длинными горизонтальными трубопроводами (≥ 500 м) потери на трение часто превышают геодезическую высоту. Используйте формулу Дарси-Вейсбаха с корректным коэффициентом шероховатости.

Шаг 3 – Выбор рабочей точки на характеристике

• Насос должен иметь точку максимального КПД (BEP) в пределах ±15% от точки пересечения с кривой системы.
• Работа правее (зона перегрузки) — повышенная осевая нагрузка и нагрев подшипников.
• Работа левее (малая подача) — рециркуляция, вибрация, недостаточное охлаждение двигателя.

Шаг 4 – Проверка кавитационного запаса (NPSH)
Для погружных насосов NPSHA определяется заглублением. NPSHA должна быть как минимум на 0,5–1,0 м выше NPSHR (из кривой насоса). Игнорирование приводит к кавитационной эрозии рабочих колес.

5. Двигатель и система электропитания

Промышленные установки требуют тщательного подбора двигателя:

• Низковольтные двигатели: 380–690 В, 50/60 Гц, мощность до 200 кВт.
• Средневольтные двигатели: 3,3 кВ, 6 кВ или 10 кВ для агрегатов >200 кВт. Требуют специальных соединительных муфт (pothead connectors) и взрывозащищенных коробок.
• Охлаждение: В условиях высокого содержания взвесей или малой скорости потока обязательно применение кожуха (шуда), который создает принудительный нисходящий поток со скоростью ≥ 0,3 м/с вдоль двигателя.
• Частотные преобразователи (ЧРП): Настоятельно рекомендуются. Дают:
  • Плавный пуск (снижение механических ударов)
  • Регулирование расхода/давления без дросселирования (экономия энергии до 30%)
  • Стабилизацию давления при изменении уровня воды
  • Защиту от перегрузки и несимметрии фаз

Важно: При использовании ЧРП двигатель должен быть исполнен для работы с инвертором (усиленная изоляция). Длина и экранирование кабеля рассчитываются для подавления отраженных волн.

6. Промышленные аксессуары и системы защиты

7. Инженерные требования к монтажу

• Глубина установки: Не менее 3 м ниже динамического уровня (для избежания воронкообразования), но не ближе 2 м от забоя (чтобы исключить забор осадка).
• Вертикальность: Отклонение от вертикали не более 1°, иначе повышенный износ подшипников вала.
• Выбор сечения кабеля: Падение напряжения не должно превышать 5% при полной нагрузке. Для длинных кабелей (>200 м) расчет ведется по пусковому току (6–8× номинала).
• Заземление: Отдельный проводник заземления. Сопротивление заземления ≤ 4 Ом.
• Герметизация устья: Для промобъектов — герметичный оголовок класса IP66 или во взрывозащищенном исполнении (Ex), в зависимости от классификации зоны.

8. Мониторинг состояния и предиктивное обслуживание

Промышленные насосы требуют системы мониторинга, а не только плановых остановок. Рекомендуется подход «Индустрия 4.0»:

• Вибродиагностика (акселерометры): Своевременное выявление износа подшипников, дисбаланса колес или кавитации.
• Температура обмоток (термосопротивления): Контроль в реальном времени; сигнализация при 130°C, отключение при 150°C (для класса F).
• Анализ потребления энергии: Рост удельного расхода (кВт·ч/м³) говорит о забивке или механическом износе.
• Анализ масла (для маслозаполненных двигателей): Проверка на наличие воды (пробой диэлектрика) и содержание частиц.

График обслуживания для непрерывного режима:

• Ежемесячно: Проверка сопротивления изоляции (должно быть > 20 МОм).
• Ежеквартально: Калибровка датчиков давления и расходомеров.
• Дважды в год: Подъем насоса, визуальный осмотр рабочих колес, уплотнительных колец и прямолинейности вала.
• Ежегодно: Замена масла в упорном подшипнике (при масляной смазке), проверка механического уплотнения.

9. Типичные отказы в промышленности и методы предотвращения

10. Анализ стоимости жизненного цикла (LCC) – почему цена не главное

Для промышленного заказчика LCC считается как:
LCC = Цена покупки + Стоимость энергии (за N лет) + Затраты на ТО + Затраты от простоев.

Энергопотребление составляет 70–85% всех затрат за 10 лет. Повышение КПД насоса на 3% при увеличении закупочной цены на 15% окупается за 1,5–2 года, после чего дает чистую экономию. Поэтому мы рекомендуем выбирать насосы с КПД не ниже MEI ≥ 0,7 и всегда работать в зоне максимального КПД (BEP).
Грамотный подбор погружного насоса для промышленности — это не каталог и не цена. Это гидравлический расчет, выбор материалов по химическому анализу воды, оценка теплового режима двигателя, расчет падения напряжения, прогнозирование износа и экономика 10-летней эксплуатации. Только комплексный подход гарантирует бесперебойную работу вашего производства.
